軸承內孔電磁感應加熱安裝（熱裝配）工藝解析

軸承內孔的電磁感應加熱安裝（熱裝配）是現代機械制造中高精度裝配的核心技術之一。該工藝?yán)秒姶鸥袘?yīng)原理實現軸承內孔的快速均勻膨脹，解決了傳統冷壓裝配的應力損傷與人工加熱的精度缺陷，尤其適用于過盈配合的精密軸承安裝。以下從原理、優勢、流程及應用場景展開詳細解析：

一、核心原理：電磁感應與熱膨脹的精準協同

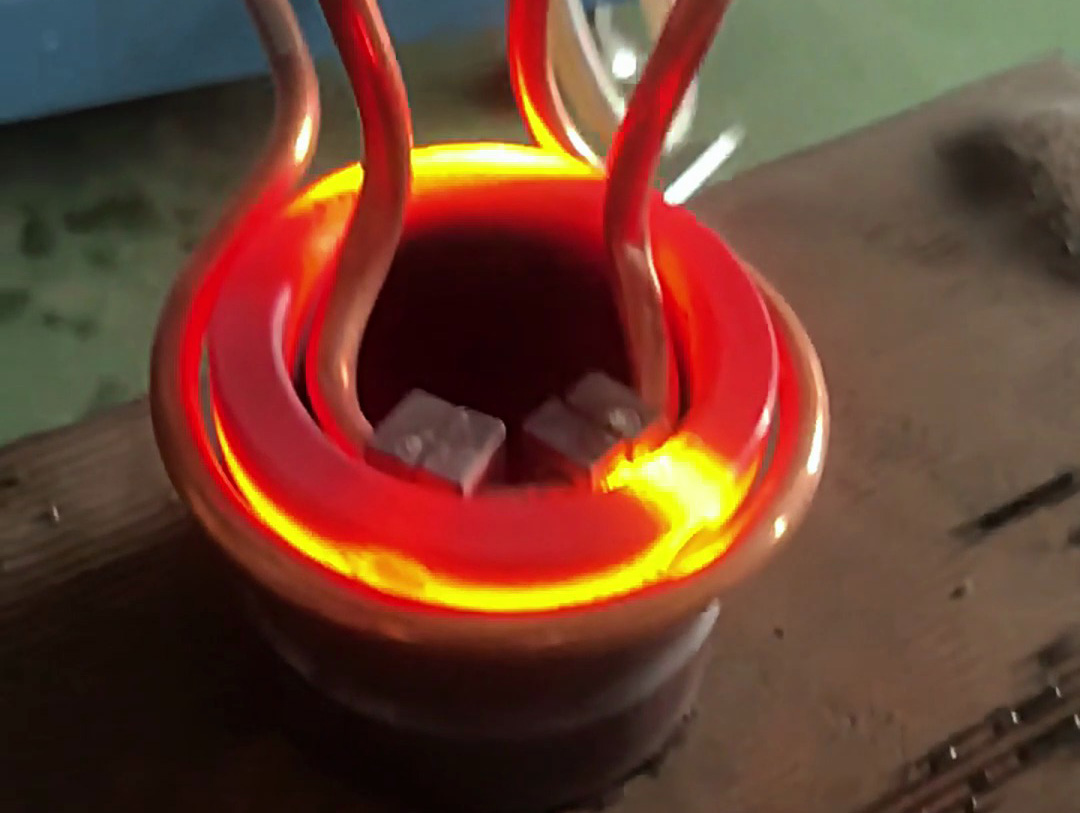

1. 電磁感應加熱機制

• 交變磁場激發渦流：感應線圈通入中頻或高頻電流（頻率范圍 1-400kHz），產生交變磁場穿透軸承內孔壁；

• 渦流生熱效應：軸承金屬（如 GCr15 軸承鋼）內產生感應渦流，電能轉化為熱能，使內孔表面快速升溫（加熱速度可達 50-200℃/ 分鐘）；

• 集膚效應控制深度：通過調節頻率控制加熱深度（頻率越高，熱量越集中于表面），例如：

• 高頻（200kHz）適用于薄壁軸承（壁厚＜5mm），加熱深度 0.5-1mm；

• 中頻（5kHz）適用于厚壁軸承（壁厚＞10mm），加熱深度 3-5mm。

2. 熱膨脹精準計算

• 線膨脹公式：$\Delta D=D\times \alpha \times \Delta T$
  其中：

• $\Delta D$ 為內孔膨脹量，

• $D$ 為軸承內孔直徑，

• $\alpha$ 為材料線膨脹系數（軸承鋼約為 11×10??/℃），

• $\Delta T$ 為溫升（℃）。

• 目標溫度設定：
  例：安裝過盈量 0.05mm 的 φ100mm 軸承，需溫升：
  即軸承從室溫 20℃加熱至 65℃即可滿足裝配需求。

二、工藝優勢：顛覆傳統裝配的核心突破

1. 效率躍升

• 極速加熱：φ100mm 軸承內孔加熱至 65℃僅需 30-60 秒，較烘箱加熱（需 30 分鐘）效率提升 30 倍以上；

• 流水線適配：集成自動上下料機械手臂，單工位每小時可完成 80-120 件軸承裝配，適合大規模生產。

2. 精度保障

• 溫度均勻性：周向溫差≤3℃，避免傳統火焰加熱的局部過熱，內孔膨脹均勻性誤差≤0.005mm；

• 無應力裝配：膨脹量精準匹配過盈量，裝配過程無敲擊應力，軸承游隙變化≤5%，保持原始精度。

3. 安全與節能

• 無明火作業：消除燃?xì)庑孤╋L(fēng)險，適合潔凈車間與易燃易爆環境；

• 能耗降低 70%：感應加熱能效達 85%，單件軸承能耗僅 0.1-0.3kWh，較油浴加熱節約 2-5kWh / 件。

4. 適用范圍廣

• 軸承類型：深溝球軸承、圓錐滾子軸承、圓柱滾子軸承（內徑 φ20-φ500mm）；

• 材質兼容：軸承鋼、不銹鋼、鋁合金軸承座均適用。

三、標準化操作流程

1. 預處理階段

• 工件檢查：測量軸承內孔初始尺寸，清理表面油脂與毛刺；

• 線圈選型：根據軸承內徑選擇適配感應線圈（如內徑 φ80mm 選用 φ85mm 環形線圈），確保磁場均勻覆蓋。

2. 加熱與裝配階段

3. 冷卻與檢測階段

• 自然冷卻：室溫下靜置 5-10 分鐘，軸承收縮后形成穩定過盈配合；

• 精度復檢：

• 用測微儀檢測內孔收縮后尺寸（與設計過盈量偏差≤±5%）；

• 轉動軸承檢測靈活性，噪音≤30dB（ISO 281 標準）。

四、典型應用場景

1. 汽車發動機裝配

• 場景：曲軸軸承內孔熱裝（材質 G20CrNiMo，過盈量 0.03-0.07mm）；

• 工藝參數：頻率 20kHz，功率 15kW，加熱時間 40 秒，目標溫度 50℃；

• 效果：裝配合格率 99.8%，發動機振動值≤2.5mm/s，提升 NVH 性能。

2. 精密機床主軸裝配

• 場景：高速電主軸軸承內孔熱裝（內徑 φ150mm，過盈量 0.02mm）；

• 工藝參數：頻率 5kHz，功率 30kW，加熱時間 90 秒，目標溫度 40℃；

• 效果：軸承徑向跳動≤0.003mm，支持主軸轉速達 20000rpm。

3. 大型工業設備現場維修

• 場景：礦山機械軸承內孔熱裝（直徑 φ400mm，現場無固定產線）；

• 解決方案：便攜式中頻加熱設備（功率 50kW，重量＜100kg），搭配可拆卸式線圈；

• 效率：?jiǎn)稳瞬僮鳎瑔未窝b配耗時＜5 分鐘，較傳統液壓壓裝節省 4 小時 / 次。

五、設備選型與關鍵部件

1. 感應加熱設備分類

2. 核心部件配置

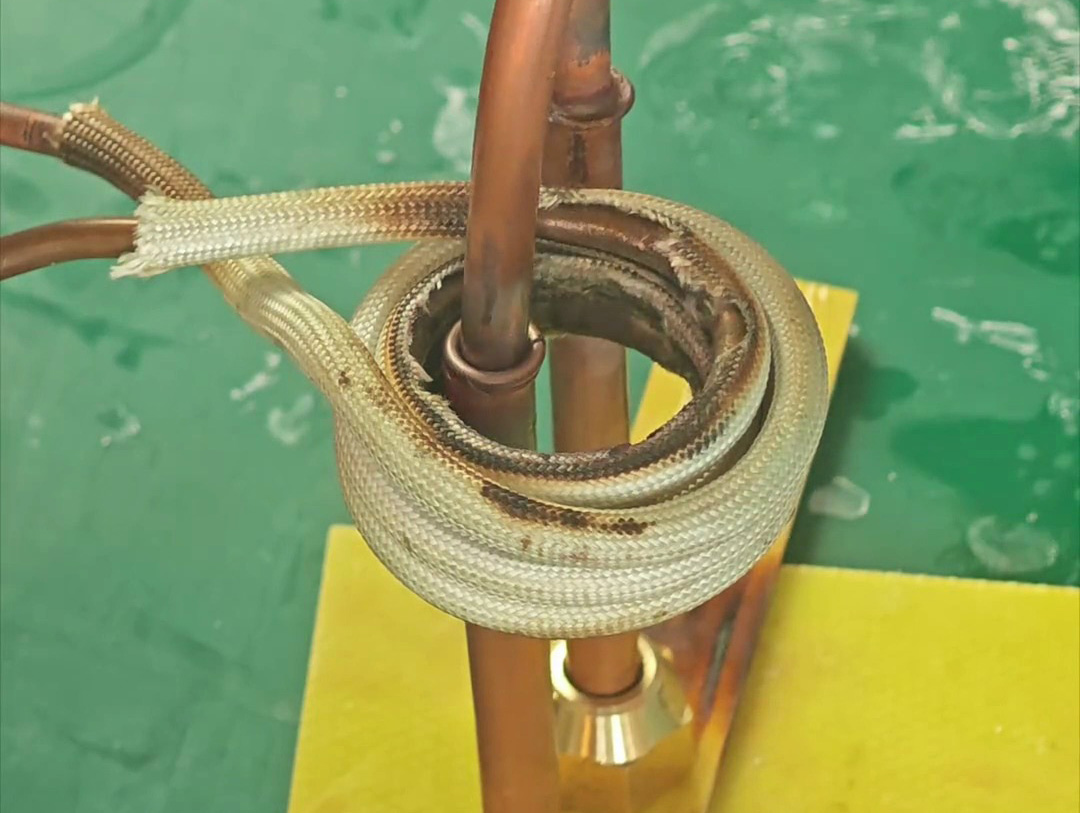

• 感應線圈：

• 材質：紫銅管（壁厚 2-3mm），表面鍍銀處理；

• 結構：可拆卸式（便于大型軸承現場安裝）、多匝螺旋式（增強磁場強度）。

• 溫控系統：

• 傳感器：非接觸式紅外測溫（響應時間＜0.1 秒）+ 接觸式熱電偶（精度 ±1℃）；

• 控制算法：PID 閉環調節，支持多段溫度曲線（如升溫 - 恒溫 - 緩冷）。

六、對比傳統裝配工藝的劣勢

七、安全操作與維護要點

1. 安全規范

• 加熱時保持軸承與線圈間距≥5mm，避免短路打火；

• 佩戴防燙手套與護目鏡，禁止在加熱過程中觸碰軸承；

• 設備接地電阻≤4Ω，防止感應電壓觸電。

2. 維護建議

• 線圈檢查：每周清理線圈內壁氧化皮，每月用兆歐表檢測絕緣電阻（≥5MΩ）；

• 頻率校準：每年由專業人員校準電源輸出頻率，誤差超過 ±3% 時需調試；

• 冷卻系統：定期更換線圈冷卻水（建議用去離子水），確保流速≥10L/min。

八、未來發展趨勢

• 智能化集成：AI 算法自動優化加熱參數，適配不同批次軸承材質差異；

• 超高頻應用：開發 1MHz 以上頻段設備，實現納米級薄壁軸承（如航空軸承）的微秒級加熱；

• 綠色工藝：結合廢熱回收系統，將加熱過程中產生的余熱用于車間供暖，綜合能效提升至 90% 以上。
