實心棒料(如碳鋼、合金鋼棒)在熱鍛、熱彎、調質等工藝中需快速均勻升溫,高頻感應加熱機憑借 “電磁感應直接生熱” 的特性,突破傳統加熱(燃煤、燃氣爐)的效率與均勻性瓶頸,成為棒料熱加工的優選方案,尤其在批量生產中能顯著提升工藝穩定性與經濟性。

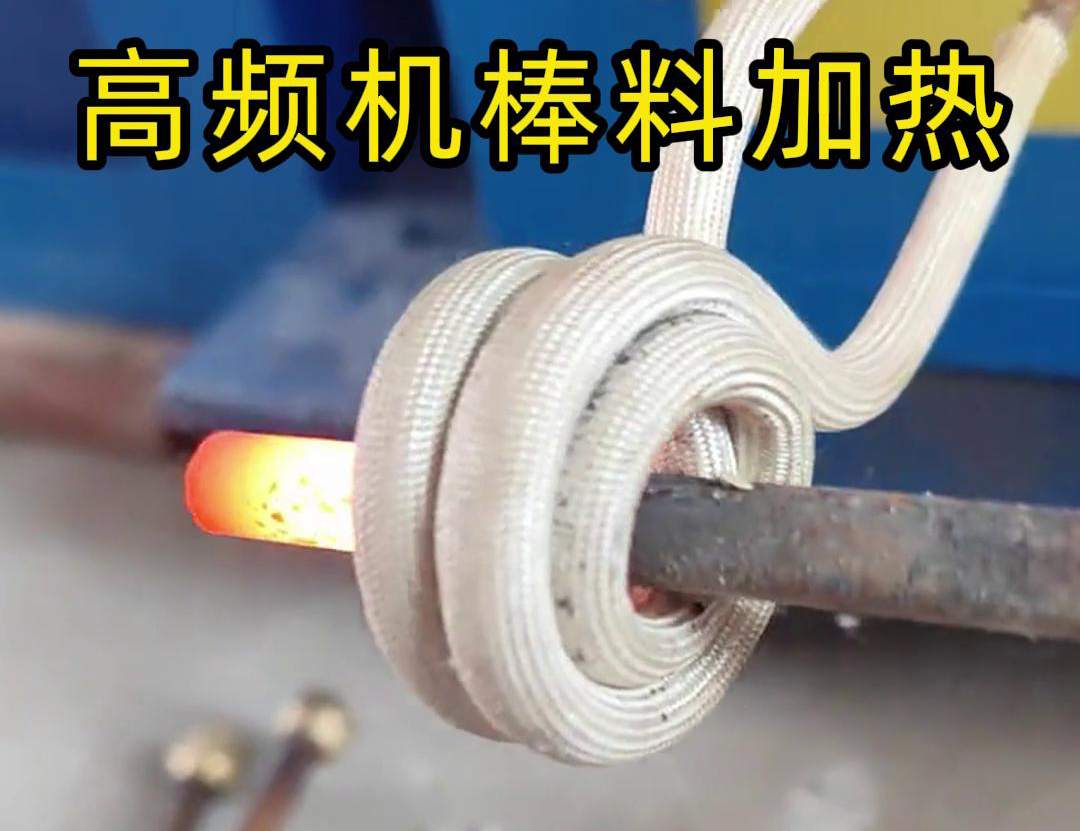

高頻感應加熱(頻率 10-500kHz)通過交變磁場在棒料內部誘導渦流產生熱量,從根本上改變了熱量傳遞方式,其優勢體現在:
高頻電流的趨膚效應使熱量集中在棒料表層(深度 0.5-3mm),并快速向芯部傳導。以直徑 50mm 的 45# 鋼棒為例:
高頻感應線圈環繞棒料布置,磁場均勻覆蓋圓周,配合棒料旋轉(5-15r/min),可使:
通過 PLC 系統可精準設定加熱參數,滿足多樣化工藝:
熱鍛前加熱:設定溫度 1050-1150℃,確保棒料塑性最佳(延伸率≥30%),鍛造后晶粒細化均勻;
調質前加熱:設定溫度 850-900℃,配合后續淬火 + 回火,使棒料整體硬度偏差≤±1HRC;
局部退火:通過線圈局部聚焦,僅加熱棒料特定區域(如端部 100mm)至 600-700℃,消除冷加工應力,保留其他區域強度。

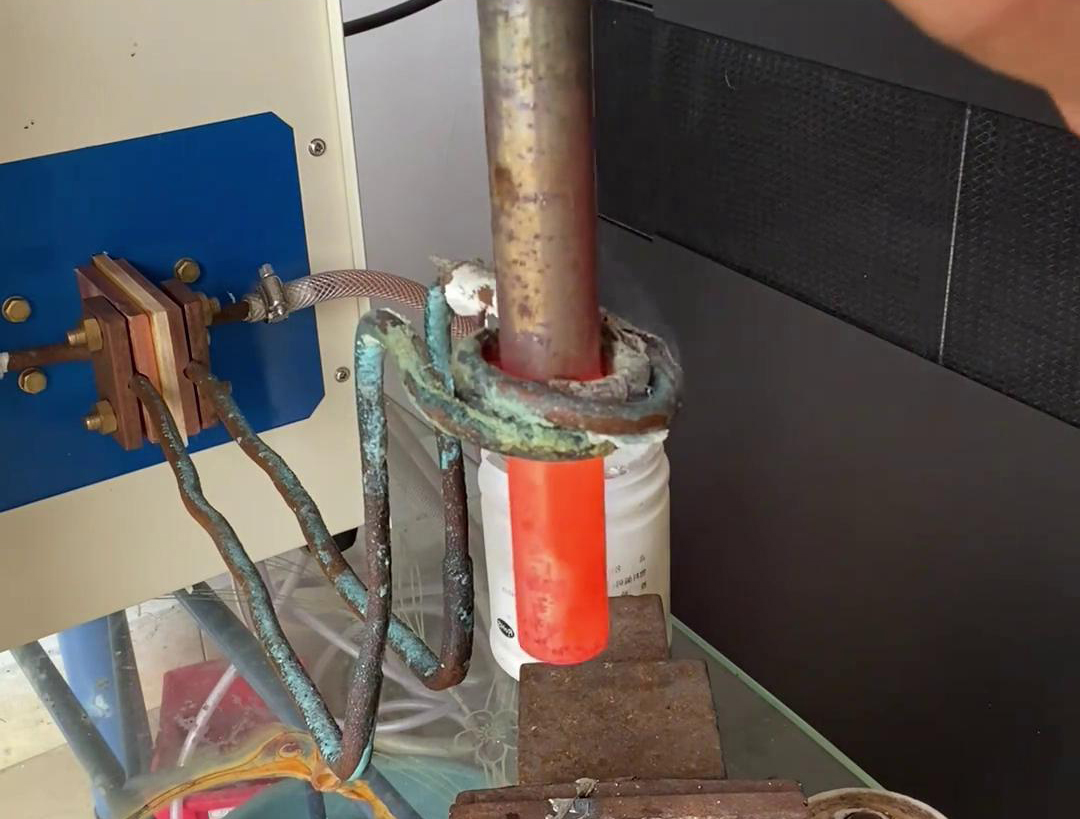

高頻感應加熱機對實心棒料的適配性廣泛,從細棒到中粗棒均能高效處理:
棒料直徑(mm) | 高頻頻率(kHz) | 典型工藝場景 | 單根加熱時間(分鐘) |
---|
10-30 | 100-500 | 小件熱鍛(如螺栓坯、銷軸) | 1-3 |
30-80 | 30-100 | 中型棒料熱彎、調質(如傳動軸) | 5-15 |
80-150 | 10-30 | 大型棒料熱鍛前預熱(如齒輪坯) | 15-30 |
汽車半軸棒料熱鍛:直徑 60mm 的 40Cr 棒料,高頻加熱至 1100℃(8 分鐘),熱鍛后毛坯精度提升(直徑誤差≤±0.5mm),氧化皮重量減少 35%,后續機加工時間縮短 20%;
工程機械銷軸調質:直徑 80mm 的 45# 鋼棒,高頻加熱至 860℃(12 分鐘),淬火后硬度均勻(HRC50-52),較傳統爐淬(硬度差 5HRC)合格率提升至 99%;
五金工具桿部局部退火:直徑 20mm 的扳手桿,高頻線圈聚焦加熱端部 50mm 區域至 650℃(2 分鐘),退火后端部硬度從 HRC35 降至 HRC20,便于后續鉚接手柄,非退火區仍保持原強度。

對比項 | 高頻感應加熱機 | 燃煤 / 燃氣爐 | 電阻爐 |
---|
加熱效率 | 熱效率 60%-70%,升溫速度快 | 熱效率≤30%,升溫慢 | 熱效率 50%-60%,但加熱均勻性差 |
環境友好 | 電加熱無廢氣,噪音≤60dB | 排放煙塵、CO,污染嚴重 | 用電但升溫慢,能耗較高 |
自動化適配 | 可配合送料機實現連續生產 | 需人工上料翻料,自動化困難 | 批量式加熱,難連續生產 |
質量穩定性 | 溫度偏差≤±5℃,合格率≥98% | 偏差≥30℃,合格率≤85% | 偏差 ±15℃,合格率≤90% |
高頻感應加熱機對實心棒料的處理,本質是通過 “能量直接作用于工件” 實現 “高效、均勻、可控” 的加熱效果。無論是批量熱鍛的快速升溫,還是精密調質的精準控溫,其性能都遠超傳統加熱方式,成為現代棒料熱加工中 “提質、降本、增效” 的核心設備,尤其適配自動化生產線的節拍需求,推動熱處理工藝向 “綠色化、智能化” 升級。
