PP凈化塔達(dá)到焊接的熱熔基準(zhǔn)：關(guān)鍵要素與技術(shù)解析

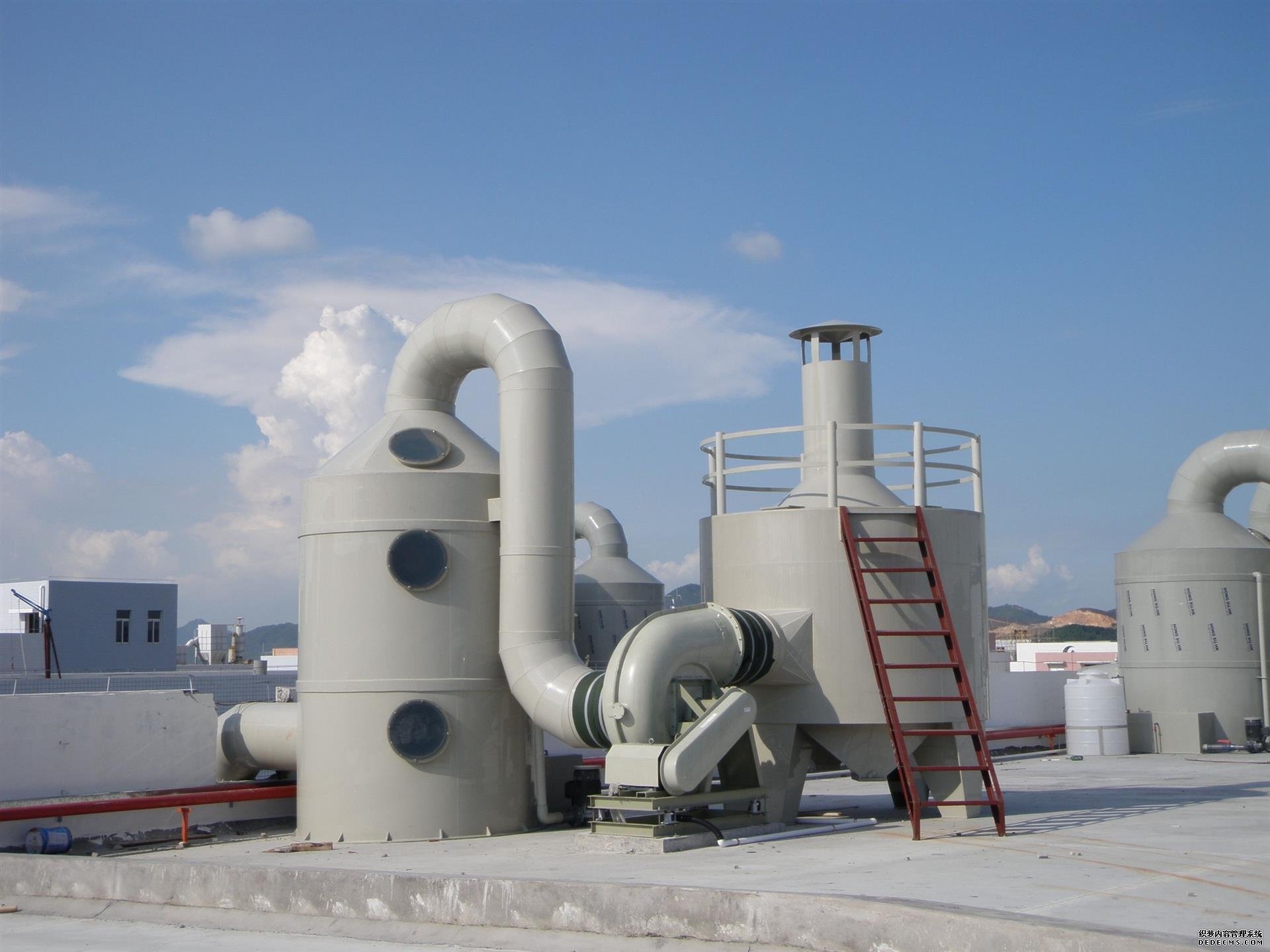

在環(huán)保設(shè)備制造***域，PP凈化塔因其***異的耐腐蝕性、耐高溫性和機(jī)械強(qiáng)度，被廣泛應(yīng)用于化工、電子、制藥等行業(yè)的廢氣處理系統(tǒng)。而焊接作為PP凈化塔制造過程中的核心工藝，其質(zhì)量直接影響設(shè)備的密封性、結(jié)構(gòu)強(qiáng)度和使用壽命。要確保PP凈化塔焊接質(zhì)量，必須嚴(yán)格遵循熱熔焊接的基準(zhǔn)要求。本文將從材料***性、設(shè)備準(zhǔn)備、工藝參數(shù)控制及質(zhì)量檢測(cè)等方面，詳細(xì)解析PP凈化塔達(dá)到焊接熱熔基準(zhǔn)的關(guān)鍵要點(diǎn)。



 一、材料選擇與預(yù)處理：奠定焊接基礎(chǔ)

1. 材料匹配性

   PP凈化塔通常采用均聚聚丙烯（HomoPP）或共聚聚丙烯（CoPP）板材，需根據(jù)工況條件（如溫度、介質(zhì)腐蝕性）選擇合適牌號(hào)。焊接前需確認(rèn)母材與焊條材質(zhì)一致，避免因材料不兼容導(dǎo)致焊縫脆化或開裂。



2. 表面清潔與干燥

   焊接區(qū)域需徹底清除油污、灰塵、氧化層等雜質(zhì)，推薦使用丙酮或?qū)Ｓ们鍧崉┎潦谩Ｍ瑫r(shí)，確保材料含水率低于0.5%，防止焊接時(shí)產(chǎn)生氣泡或氣孔。



3. 預(yù)熱處理

   對(duì)于厚度超過8mm的PP板材，建議進(jìn)行預(yù)熱（通常為6080℃），以減少焊接應(yīng)力，避免冷裂紋的產(chǎn)生。



 二、焊接設(shè)備與工具：精準(zhǔn)控制是核心

1. 熱熔焊機(jī)選型

   應(yīng)選用全自動(dòng)熱熔焊機(jī)，配備溫度傳感器和壓力調(diào)節(jié)裝置，確保焊接溫度（通常為260±5℃）和壓力（0.150.3MPa）的穩(wěn)定性。



2. 焊槍與噴嘴適配

   根據(jù)板材厚度選擇對(duì)應(yīng)規(guī)格的焊槍噴嘴，例如：

    薄板（35mm）：使用窄縫噴嘴，提高熱熔效率；

    厚板（≥8mm）：采用寬口噴嘴，確保熔融充分。



3. 輔助工具

   包括倒角機(jī)（坡口角度30°45°）、壓輥（用于壓實(shí)焊縫）、紅外測(cè)溫儀（實(shí)時(shí)監(jiān)測(cè)溫度）等。

 三、焊接工藝參數(shù)控制：細(xì)節(jié)決定成敗

1. 溫度控制

    加熱板溫度：設(shè)定為260270℃，允許波動(dòng)范圍±5℃；

    環(huán)境溫度：低于5℃時(shí)需采取保溫措施，避免熱量散失過快。



2. 壓力與時(shí)間

    加熱階段：壓力0.150.2MPa，時(shí)間根據(jù)板厚計(jì)算（公式：t=δ×10，單位秒）；

    保壓冷卻：壓力降至0.050.1MPa，持續(xù)至焊縫溫度低于60℃。



3. 焊接速度

   手動(dòng)焊接時(shí)，焊槍移動(dòng)速度控制在12m/min；自動(dòng)焊機(jī)需預(yù)設(shè)程序，確保勻速推進(jìn)。



 四、焊接操作規(guī)范：標(biāo)準(zhǔn)化流程保障質(zhì)量

1. 定位與固定

   使用夾具將板材對(duì)齊，間隙控制在0.5mm以內(nèi)，錯(cuò)邊量不超過板材厚度的10%。



2. 焊接順序

    先縱縫后環(huán)縫，減少累積誤差；

    多層焊接時(shí)，每層錯(cuò)開100150mm，避免熱影響區(qū)重疊。



3. 收弧與接頭處理

   收弧時(shí)緩慢減速，填滿弧坑；新舊焊縫交接處需打磨斜坡，確保過渡平滑。



 五、質(zhì)量檢測(cè)與驗(yàn)收：嚴(yán)格把關(guān)每一道工序

1. 外觀檢查

    焊縫余高≤2mm，寬度均勻，無(wú)咬邊、未熔合現(xiàn)象；

    表面氣孔直徑≤1mm，數(shù)量不超過3個(gè)/米。



2. 無(wú)損檢測(cè)

    超聲波檢測(cè)（UT）：適用于厚度≥8mm的焊縫，檢測(cè)內(nèi)部缺陷；

    射線檢測(cè)（RT）：對(duì)關(guān)鍵部位進(jìn)行抽樣，評(píng)定等級(jí)不低于Ⅱ級(jí)。



3. 力學(xué)性能測(cè)試

   取樣進(jìn)行拉伸試驗(yàn)（抗拉強(qiáng)度≥母材85%）、彎曲試驗(yàn)（彎心直徑3倍板厚），確保焊縫韌性達(dá)標(biāo)。



 六、常見問題與解決方案

 問題類型        原因分析                      解決措施



 焊縫開裂        預(yù)熱不足/冷卻過快             延長(zhǎng)保溫時(shí)間，控制冷卻速率

 氣孔過多        材料含水率高/保護(hù)氣體不足      嚴(yán)格干燥材料，增加氮?dú)獗Ｗo(hù)

 未熔合          溫度過低/壓力不足             校準(zhǔn)設(shè)備參數(shù)，加強(qiáng)過程監(jiān)控

 變形超標(biāo)        焊接順序不當(dāng)/約束不足         ***化工裝設(shè)計(jì)，采用分段對(duì)稱焊接



 七、技術(shù)創(chuàng)新與發(fā)展趨勢(shì)

隨著智能制造技術(shù)的普及，PP凈化塔焊接正朝著以下方向發(fā)展：

1. 自動(dòng)化焊接機(jī)器人：通過視覺識(shí)別系統(tǒng)實(shí)現(xiàn)高精度軌跡跟蹤；

2. 紅外熱成像監(jiān)控：實(shí)時(shí)捕捉溫度場(chǎng)分布，動(dòng)態(tài)調(diào)整參數(shù)；

3. 數(shù)字化追溯系統(tǒng)：記錄每道焊縫的工藝數(shù)據(jù)，生成電子質(zhì)量檔案。



 結(jié)語(yǔ)

PP凈化塔的熱熔焊接是一項(xiàng)系統(tǒng)性工程，需從材料、設(shè)備、工藝到檢測(cè)全流程嚴(yán)格把控。只有建立完善的質(zhì)量管理體系，結(jié)合先進(jìn)的技術(shù)手段，才能確保焊接質(zhì)量穩(wěn)定可靠，滿足日益嚴(yán)格的環(huán)保設(shè)備標(biāo)準(zhǔn)。未來，隨著新材料和新工藝的應(yīng)用，PP凈化塔的焊接技術(shù)將持續(xù)升級(jí)，為工業(yè)綠色發(fā)展提供更堅(jiān)實(shí)的裝備保障。
